兵器大觀丨制導火箭彈——自帶準頭的戰場“飛矢

制導火箭彈——

自帶準頭的戰場“飛矢”

■劉曉楨  黃武星  余守義

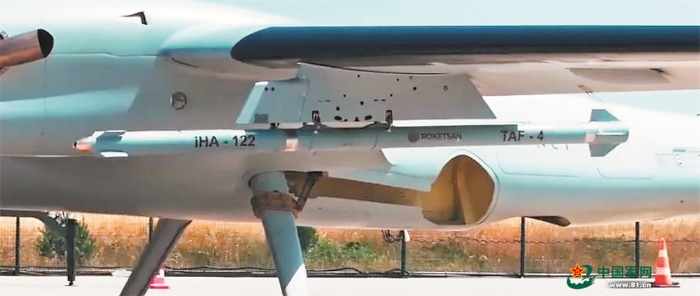

IHA-122超聲速導彈。

今年3月，土耳其的TB3無人機發射了一枚IHA-122超聲速導彈，在另一架無人機的激光引導標示下，精確摧毀50千米外一個36平方米的海上浮動目標。據外媒報道，IHA-122超聲速導彈實際上是制導火箭彈，是Roketsan公司所研制系列制導火箭彈中的一種。

由無人機搭載發射、遠距離精確摧毀目標……土耳其這型制導火箭彈的表現，引發人們對世界范圍內制導火箭彈發展?fàn)顩r的關注。

是什么在推動制導火箭彈持續發展？當前制導火箭彈發展有哪些特點？今后發展趨勢如何？請看本期解讀。

持續發展源于對低成本及高效能的追求

用火箭彈打擊目標是一種什么樣的場景？不少人會想到“雨點般落下”和“覆蓋式打擊”等字眼。影視劇中，用中遠程火箭彈實施打擊時，常會出現類似場景。

這里所講的中遠程火箭彈，是與肩扛式火箭筒發射的短程火箭彈相對而言的，用來指代車載式火箭炮和空中平臺發射的射程較遠的火箭彈。

同樣是“彈如雨下”，卻不再“大水漫灌”。與早期火箭彈形成的毀傷效果相比，如今各國火箭彈的打擊效能早已今非昔比。形成這種差異的一個重要原因，是當前各國研制的火箭彈中，制導火箭彈所占的比例明顯增加。

制導火箭彈通常是中遠程火箭彈。它的出現，總的來說是戰場需求與科技發展共同作用的結果。

火箭彈投入戰場后，迅速受到各國重視。隨著時間推移，火箭彈的射程越來越遠，但同時，火箭彈的落點偏差也越來越大。這種情況下，如何確?；鸺龔椀拇驌粜?？一些國家的研發人員開始嘗試將制導技術引入火箭彈，打造自帶準頭的戰場“飛矢”。

20世紀80年代以前，蘇聯和美國都曾試圖將簡易的制導裝置整合進火箭彈中，但由于技術不夠成熟而進展緩慢。

21世紀初，美國和俄羅斯的制導火箭彈研發項目取得明顯成效。比如，俄羅斯研制的9M542/9M544制導火箭彈，采用捷聯慣導與衛星修正復合制導模式，“龍卷風-S”火箭炮自此擁有了較為成熟的具有較高打擊精度的火箭彈。美國研制出采用GPS/INS制導的GMLRS火箭彈，成為“海馬斯”火箭炮使用的彈藥之一。

為什么美俄等國都選擇對此類火箭彈進行改造而不是采用別的途徑？用今天的眼光來看，這種選擇有一定必然性。一是當時各國尤其是一些大國已有大量的無制導火箭彈庫存及發射平臺，擁有制造這類火箭彈的成熟生產線，想方設法在此基礎上“再向前走一步”，顯然比另起爐灶更可行也更劃算；二是制導和控制技術的發展，為將制導組件集成到火箭彈中提供了條件；三是中遠程火箭彈的塊頭較大、負載能力較強，有空間和能力容納這些制導組件。

從美國研制空射制導火箭彈的經歷，可以約略看出當時各國研制制導火箭彈所遵循的思路。

美國在20世紀90年代就開始研發APKWS制導火箭彈，但2005年這一項目被叫停，原因是APKWS制導火箭彈的實際生產成本超出預期，一些性能也沒能達到要求。幾個月后，APKWS II制導火箭彈研發項目啟動，原因是美軍在新的作戰背景下迫切需要高精度的火箭彈。2009年，BAE系統公司采用為現役“海德拉”70毫米火箭彈加裝半主動激光制導套件的方式，以較少投入研制成功APKWS II制導火箭彈。

這“一停一放”之間，體現出美國對制導火箭彈的要求，同時也折射出當時各國對制導火箭彈的共同期待，那就是兼顧低成本及高效能，并在此基礎上達到更高層次上的平衡。

近年來，新的戰場需求開始出現，促使制導火箭彈邁入新的發展階段。無人機、無人艦艇等無人化裝備的大量出現與應用，使各國對制導火箭彈的需求更為迫切。

因?yàn)?，用?dǎo)彈來應對小中型無人機等無人化裝備，顯然有“殺雞用牛刀”之嫌。而要應對數量眾多且威脅日增的無人化裝備，成本上相對較低的制導火箭彈有一定優勢，但與此同時，這也對制導火箭彈提出了更高的能力要求。

“武功”不斷精進，打得更遠也更準

不久前，美國有關方面公布了一段視頻。視頻中，美軍戰機發射APKWS II制導火箭彈，成功攔截了胡塞武裝的2架無人機。

該視頻所蘊含的信息值得關注，一是制導火箭彈的精度在提升，二是它已可應對一些移動較為靈活的目標。

土耳其TB3無人機發射IHA-122超聲速導彈，精確摧毀50千米外海上浮動目標的事實，也體現著制導火箭彈的“武功”在變強。

制導火箭彈不斷精進的“武功”來自哪里？簡單來說，來自多年來其各功能組件在性能方面的明顯提升。

制導方式得到優化。對制導火箭彈來說，制導組件（制導艙）是確保打擊精度的關鍵。如俄羅斯的9M544火箭彈能將圓概率誤差縮小到5至15米的范圍，就是因?yàn)樗谄胀ɑ鸺龔椈A(chǔ)上引入了9B706制導艙。該制導艙有4片十字形布局、可側向折疊的梯形舵面，由小型艙機提供驅動力，艙內的“捷聯慣導+雙模衛星修正”模塊將相關數據傳送給彈載計算機，為火箭彈生成最佳飛行路徑。其他國家的陸射火箭彈制導艙基本與此類似。需要說明的是，9B706制導艙是俄羅斯早期研制的制導組件。如今，除了“捷聯慣導+雙模衛星修正”的制導方式組合外，各國的制導火箭彈還有半主動激光制導、紅外成像制導、電視尋的制導、毫米波制導等方式可選。不同制導方式的采用以及這些制導方式的不同組合，可讓制導火箭彈在不同場景中達到所需精度。比如，韓國一家國防公司研制的LOGIR火箭彈，采用“慣性制導+非制冷紅外成像”制導方式，最大射程超過10千米，圓概率誤差不超過3米，且具有發射后不管和多目標接戰能力。也正是因?yàn)榫壬嫌兴嵘?，有關國家開始將一些新研制的制導火箭彈稱作導彈。

戰斗部和引信持續模塊化。在陸射火箭彈發展初期，不少國家研制的火箭彈采用的是戰斗部、推進段和控制裝置一體化制造的方式，也就是說，同一種彈體與不同類型的彈頭固化后就成為不同型號的火箭彈。蘇聯的9M55系列火箭彈就是如此。后來，模塊化設計開始應用于火箭彈，使同一型火箭彈靈活選裝不同戰斗部成為可能。隨著時間的推移，新型制導火箭彈在這方面走得更遠，也因此獲得了更好打擊效能。如美國的GMLRS火箭彈采用模塊化設計，其M30和M31兩種型號之間的不同主要體現在戰斗部方面，M30型是集束戰斗部，而M31是單一高爆戰斗部。后來，這兩型火箭彈分別發展出新型號M30A1和M31A1戰斗部，前者戰斗部進一步優化，由傳統子母彈改為用預制破片和爆炸沖擊波來實施面殺傷，而后者使用多模塊引信取代基本型的機械式瞬發引信，具備了空爆和觸地爆炸功能。從某種程度上來說，通過向戰斗部和引信模塊化借力，已成為當前各國提升新研制制導火箭彈打擊效能的重要選擇之一。

具備用更多平臺發射的能力。不少中遠程火箭彈在研制之初，就明確了用多平臺發射的要求。隨著制導火箭彈的發展，這方面的能力還在不斷提升。土耳其“標槍（Cirit）”70毫米半主動激光制導火箭彈就屬于這類火箭彈，它采用陸空雙平臺兼容設計，既可由陸上平臺發射來反裝甲車輛，也可由空中平臺搭載遂行相關任務。美國APKWS火箭彈的研發初衷是為直升機打造相對廉價的精確打擊彈藥，但隨著時間推移，目前它的發射平臺已經泛化，如直升機、固定翼飛機、無人機及一些陸上和海上發射平臺等。尤其是近年來，可以由無人機發射的制導火箭彈型號不斷增加，如俄羅斯為MDP-01“白蟻”無人直升機研制的S-8L激光制導火箭彈，以及可由“獵戶座無人機”掛載和發射的UPAB-50制導滑翔航空炸彈（基于傳統火箭彈改裝而成）等，進一步拓展了制導火箭彈的用武之地。

此外，各國在提升制導火箭彈發動機性能和快速部署效能方面的努力，也在使其“武功”越來越強。

穩中有變，未來發展將更加貼近戰場

盡管制導火箭彈的“武功”在變強，但并非沒有缺點。其主要短板之一，就是機動能力有限，只能用來打擊一些機動性不強的目標，對空中目標的打擊范圍也有限，大多是無人機和巡航導彈等飛行軌跡相對單一且飛行速度較慢的目標。

這種短板的存在，一定程度上決定了這類火箭彈今后發展方向之一就是繼續增強機動性，以獲得打擊時敏目標的能力。

從當前制導火箭彈的發展情況來看，其今后發展方向的特點可概括為穩中有變。穩，是指它將繼續沿著精確制導和低成本化之路發展；變，是指它可能借助新科技的加持實現一些功能的轉變與提升。具體來說，主要體現在以下方面。

一是確保復雜環境中的精確打擊能力。今后隨著火箭彈射程的持續增加以及電子干擾手段的增多變強，如何在復雜戰場環境中確保打擊效能，將成為制導火箭彈的研發重點。當前，已有一些國家通過發揮無人機的空中中繼引導作用，來提升制導火箭彈的打擊效能。還有一些國家開始為其制導火箭彈搭載抗電子干擾裝置，來確保打擊成功率。

二是繼續推進低成本化。當前的制導火箭彈很多是基于傳統無制導火箭彈研發而成，因?yàn)楸Ａ袅瞬簧僭薪M件所以造價相對便宜。但是，隨著火箭彈射程的增加、對制導精度的更高要求，其制造和使用成本必然會有所提升。這種情況下，通過加快新技術成果的轉化與應用，繼續保持其低成本化就顯得尤為重要。在這方面，美國GMLRS-ER增程火箭彈的研制有一定啟示性，在保持成本基本不變前提下，該彈通過優化氣動外形與燃料配比，實現了射程翻倍。另一些新型制導火箭彈則是通過優化生產工藝如采用3D打印技術來提質增效，從而提高效費比。借助這種低成本優勢，制導火箭彈才可能具備在戰場上大批量使用的條件。

三是向網絡化、智能化發展。今后，戰場上的對抗將更加激烈。各種反制手段的增多及反制能力的提升，倒逼著制導火箭彈必須變得更“聰明”，才能加以有效應對。當前，一些國家和企業研制的制導火箭彈已呈現出從多個維度向新技術借力的趨勢。比如，瑞典薩博公司測試的“網絡化彈藥”，就是讓制導火箭彈搭載相應載荷，在飛行過程中肩負起收集電磁頻譜信號的任務，通過跳頻技術將數據回傳，在打擊目標之前充當作戰網絡的“神經末梢”。歐洲MBDA公司研制的“執法者”導彈在2024年“歐洲捍衛者”聯合軍演中，展示了一定程度上的自主組網、協同打擊的能力。12枚火箭彈中，前導單元掃描地形后自動生成3D戰場模型，后續彈藥根據實時更新的數據“自主選擇”穿甲或破片戰斗部起爆時機，部分折射出制導火箭彈面向未來戰場的發展走勢和定位。

供圖：陽  明
