鐵福來ZDY7300LX履帶式液壓鉆機應用效果

[摘要] 貴州豫能新田礦為煤與瓦斯突出礦井,采面地質異常復雜,存在煤層瓦斯透氣性差,抽采效率低等問題?；诘V井實際情況,在1404膠帶巷使用鐵福來履帶式液壓鉆機進行瓦斯抽放鉆孔作業。通過施工前后情況對比,使用鐵福來ZDY7300LX履帶式液壓鉆機之后,作業效率大幅提高,施工更為安全,工人勞動強度降低,帶來了較大的經濟效益,值得推廣使用。

[關鍵詞] 瓦斯防治 履帶式 液壓鉆機

新田煤礦為瓦斯突出礦井,地質構造復雜,多年來為保供煤炭,1404工作面出現地質構造煤炭變薄、安全管理壓力大、瓦斯治理難、頂板破碎等困難,基于以上情況,新田煤礦于2020年4月正式使用鐵福來ZDY7300LX履帶式液壓鉆機作業,本文對于新田礦履帶式液壓鉆機設備的應用情況進行分析。

1、工作面概況

新田煤礦礦井田屬于喀斯特地貌,礦區是煤與瓦斯突出礦井,該礦內有M4、M5、M8、M9、M12五層可采煤層,主采煤層為4煤和9煤,其中4煤平均煤厚2.79米,埋深338米(最淺),9煤平均煤厚2.41米,埋深370米(最淺),M4、M9煤層均為突出煤層,地質構造復雜。

1404綜采工作面是該礦目前投入開采的唯一一塊中厚煤層采煤工作面,屬于保護煤層開展,瓦斯治理、安全管理、頂板支護等難度較大,影響工作面正常生產。

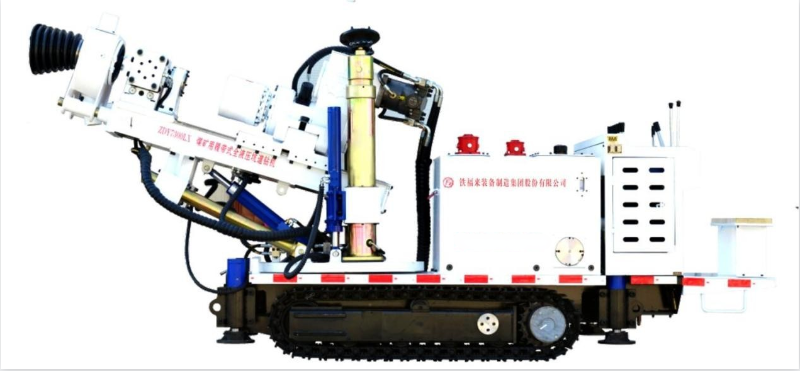

2、產品簡介

ZDY7300LX煤礦用履帶式液壓鉆機主要用于煤礦井下鉆進瓦斯抽(排)放孔,煤層注水孔、放頂卸壓孔、地址勘探孔及其他工程孔。適用于巖石硬度系數f≤10的各種煤層巖層。

設備主要組成部分包括履帶底盤總成、座椅組件、操作機構、泵動力總成、油箱組件、立柱組件、動力頭總成、導軌組件、夾持器組件、準星組件等。

設備特點:

(1)作業安全,能顯著減輕工人的體力勞動強度;

(2)工作機構與動力系統合為一體,達到體積小、結構緊湊、全液壓控制、操作方便靈活、履帶行走、移位方便、機動性好、省時、省力;

(3)寬度小于1.1米,導軌可實現水平±180°旋轉,俯仰-90°～+90°調角,垂直650mm升降距離,所有功能全部實現液壓控制,穩鉆調整快速靈活,可以在任意需要位置打孔,完全滿足煤礦井下高(低)抽巷、皮帶巷等狹小空間鉆孔、探水、地質勘探等不同需求;

(4)液壓系統簡單易操作,推進速度可根據不同工況進行方便控制,人性化程度高。液壓泵站采用了負載敏感系統,空載運轉時消耗功率小,隨負載增加,功率相應的增大,達到節能作用;

(5)可根據需要配備不同鉆具,其中高壓密封三棱鉆桿對易塌孔巖石效果更好,優質的金剛石復合片鉆頭對硬度系數高的巖石鉆進效率及使用壽命顯著提高;

(6)采用液壓油缸垂直支撐頂板方式,轉盤回轉機構,解決了支撐過程中力的轉換,使鉆機定位和穩鉆更快速方便;

(7)配備高壓密封三棱鉆桿,螺旋絲扣連接,采用風(水)排粉方式鉆進深度可達400m。

3、施工工藝及施工情況

3.1 施工工藝

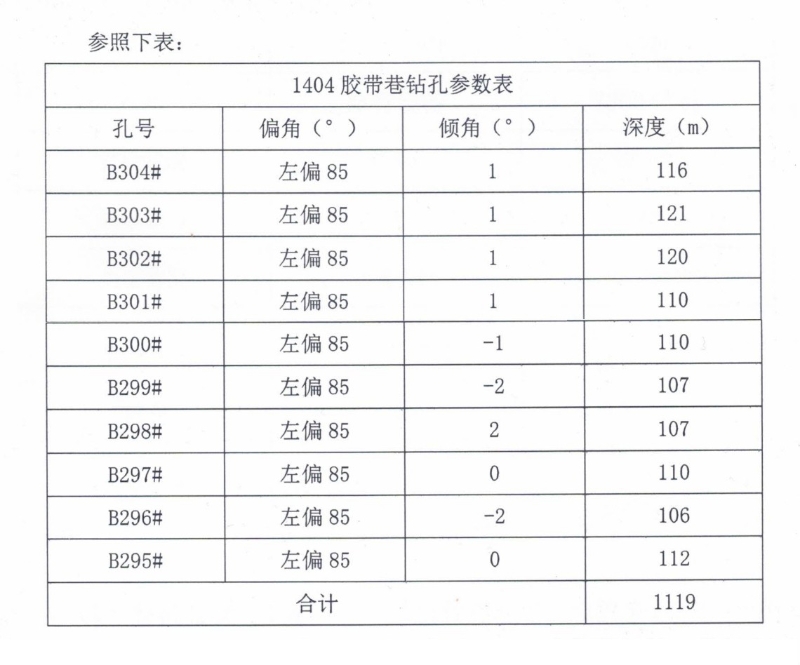

現場施工為膠帶巷瓦斯抽放鉆孔作業,開孔角度、設計深度。

3.2 施工情況

2020年8-9月鉆機在1404膠帶巷打鉆,共計打孔60個,打鉆6960米,合計20個班次,每班次合計3個孔,每班次合計進尺348米。

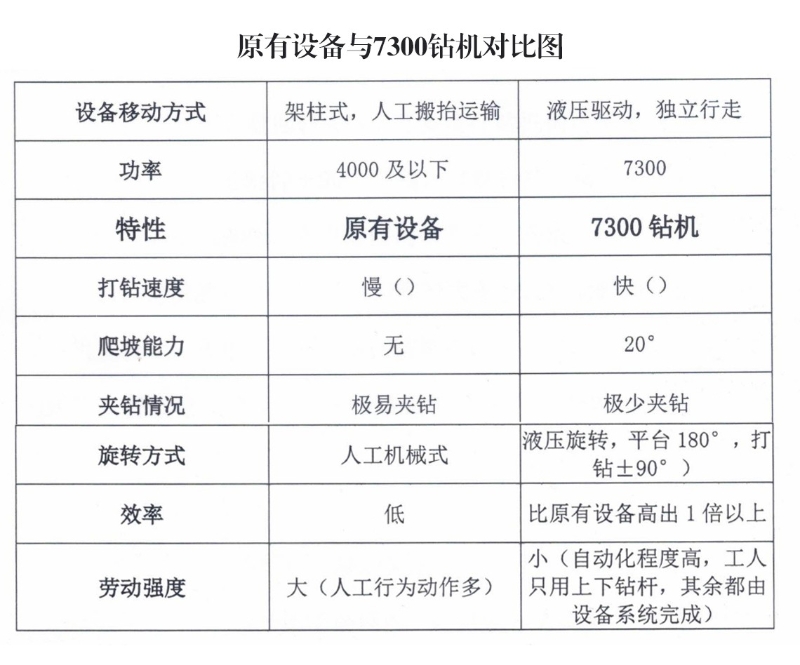

4、產品對比

一線工人對鐵福來鉆機的使用效果評價極高。

以前使用的鉆機:功率低、打鉆速度慢;移動、穩鉆極為不方便,容易加鉆,安全性低;工人的勞動強度高,工作效率低。

鐵福來7300型鉆機:能夠獨立行走、移動方便;頂、底支臂為液壓支撐,方便穩鉆;旋轉式大盤可實現180°平行旋轉,導軌自動升降,打鉆±90°傾角孔;功率大、鉆進速度快,比原有設備單班提高效率1倍以上;不會因瓦斯含量大,頻繁出現夾鉆情況。

5、結論

鐵福來公司的ZDY7300LX煤礦用履帶式液壓鉆機體積小、移動靈活、操作方便、功能齊全、全部液壓手柄操作,可實現方位角調整,穩鉆找孔速度快,可適應更多復雜工況作業。新田礦通過使用該設備,有效的提高了作業現場的作業效率,降低了工人的勞動強度,帶來了較大的經濟效益的同時進一步加快了瓦斯治理成效。
