軍工科普丨航母上的阻攔網和紅綠燈

“蜘蛛網”兜住艦載機　　

航母上亮起“紅綠燈”

　　“蜘蛛網”兜住艦載機

　　蜘蛛網看似輕薄，但可以攔截多種類型的昆蟲甚至鳥類。航母上，也有一張類似蜘蛛網的大網，它的學名叫攔阻網，可以攔截即將沖出甲板跑道的艦載機。

　　攔阻網是如何發展而來的呢?

　　這要追溯到90多年前的一場飛行事故。有一天，飛行員格利駕駛螺旋槳飛機在“蘭利”號航母上降落時掛索失敗，撞毀了甲板上12架飛機。艦長杰克遜命令帆纜軍士長，用木棍和纜繩架起一道繩網，用來攔截即將飛出跑道的飛機。此后，在多國科學家的不懈探索下，緊急攔阻裝置應運而生。

　　早期，這套緊急攔阻裝置名為攔阻柵，由兩道高出甲板0.9米的緩沖鋼索組成，通過攔阻起落架逼停飛機。但它的缺點也十分明顯——面對飛行速度較快的前三點式艦載機時，攔阻柵很容易打斷脆弱的艦載機前起落架，造成飛機損壞和人員傷亡。

　　為此，美國科學家戴維斯將鋼索高度降低，用豎起的水平帆布帶與其相連，成功發明了戴維斯式攔阻柵。在緊急攔阻時，前輪壓過鋼索，撞向水平帆布帶，帶動鋼索絆住主起落架，從而逼停艦載機。

　　隨著艦載機飛行速度提升，一些科學家將“柵”放大成“網”——帆布帶升級為高強度尼龍帶，攔阻位置也從起落架改為主機翼。

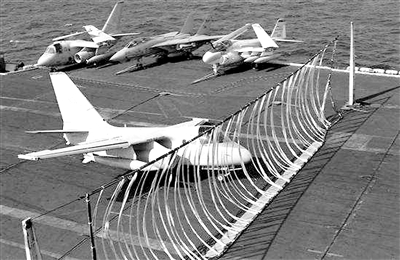

　　現代航母上的攔阻網，大多采用門簾式條帶設計，必要時由艦面人員緊急拉起。艦載機沖入攔阻網后，垂直豎帶會像蛛絲一樣纏住主機翼，依靠這張網向機翼施加均衡拉力，穩穩抓住失控艦載機。

　　攔阻網是艦載機飛行員和艦面工作人員的“生命之網”。通常情況下，攔阻網不會投入使用。為避免高速截停帶來的艦載機損壞和攔阻網報廢，攔阻網僅作為保護艦載機的最后一道屏障。

　　目前，艦載機如果掛索失敗，會選擇加力復飛進行二次著艦。只有在油料不足、尾鉤故障或艦載機損壞等特殊情況下，航母工作人員才會升起攔阻網，確保艦載機的著艦安全。

　　航母上亮起“紅綠燈”

　　“紅燈停、綠燈行”是車輛和行人必須遵守的交通規則。航母上，也有一套類似紅綠燈的艦載機起降設備。

　　航母“紅綠燈”有何功用?

　　航母“紅綠燈”是一種光學助降系統，能夠幫助飛行員確認艦載機的飛行高度和左右偏離程度，從而判斷能否安全降落。

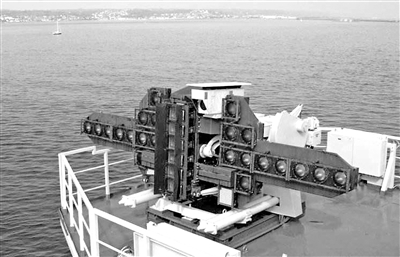

　　航母“紅綠燈”設置在航母左舷中部，由5個方形燈箱組成。通過菲涅爾透鏡發出一種在特定角度才能觀察到的直線型光束，引導飛行員按照預定飛行航路著艦。因此，它又被稱為菲涅爾光學助降系統。

　　那么，這套系統是如何運行的呢?

　　菲涅爾光學助降系統發出的光束與航母跑道平行，共有4種顏色，正中段為橙色，上下段分別是黃色和紅色，左右段為綠色。

　　艦載機在接近航母的下降階段，飛行員若看到橙色光束處于綠色光束的中央，則表明飛行高度和下滑角正確，保持姿態即可順利降落;若看到黃色光束處于綠色光束上方，則需要降低高度;若看到紅色光束處于綠色光束下方，那就要馬上提升飛行高度，否則會撞到航母艦艉甲板。

　　此外，艦橋上負責飛行指揮控制的工作人員可以通過關閉中央燈箱，打開兩側復飛燈向艦載機發出紅色警示光束，命令飛行員停止下降立即復飛。

　　航母“紅綠燈”研制簡單、效果可靠，一經問世便受到英、美等國海軍的青睞。但缺點也十分明顯：遇到陰雨、濃霧等惡劣天氣時，飛行員無法看清指示燈光。為此，科學家研發了激光助降和儀表著陸系統，兩者配合使用可有效提升艦載機的著艦效率。

　　(姜子晗、劉任豐)
